PP 流延机开机频繁出现黑点？根源排查 + 整套解决办法

PP 流延机开机频繁出现黑点、焦粒怎么办？本文从模头、换网器、螺杆料筒、原料回料、操作工艺多角度分析流延膜黑点产生根源，附带快速排查流程和标准化开停机 SOP，帮企业降低流延膜开机废品率。

在 PP 流延机做薄膜生产中，很多厂家都会遇到同一个棘手问题：停机后再次开机，前几十分钟膜面大量出现黑点、焦粒，持续排料很久才能慢慢好转，严重时整卷报废、延误交期，增加原料损耗与人工挑拣成本。

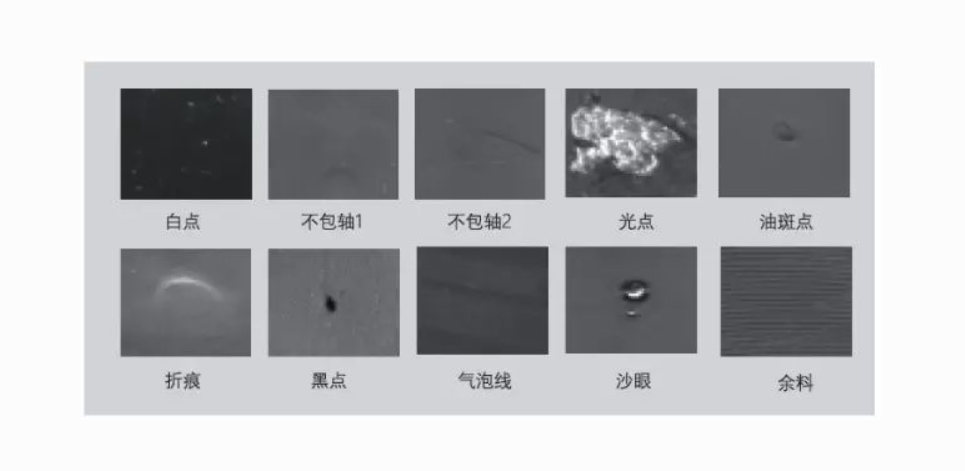

绝大多数开机黑点，不是生产过程产生，而是停机滞留料高温氧化碳化，开机熔体流动时被冲刷带出。黑点形态不一样，故障位置也不同：固定位置纵向条状黑点，多为模头、分流道积碳；无规则散乱黑点，大概率来自螺杆料筒、换网器或者原料杂质。下面按部件拆解原因、给出可落地解决方案，附带快速排查流程与标准化开停机规范。

一、模头与模唇区域（最高发部位）

模头是熔体最后成型通道，也是死角积碳重灾区。

✅故障原因

  1. 停机后模腔、模唇内部残留熔体，长时间高温保温，空气进入内部，PP 氧化碳化；流道存在直角台阶、抛光不到位，形成藏料死角，碳化物持续累积。
  2. 模头两端、模唇加热块局部温控偏高，局部过热加速物料降解。
  3. 停机滴料，模唇口挂料、结焦，下次开机直接被熔体冲落到膜面。

✅解决对策

  1. 升温顺序严格把控：先机筒→换网区→最后模头，不要提前长时间空保温模头，减少模腔内物料氧化时间。
  2. 停机规范：停机前用干净新 PP 或者专用清洗料低速排空模头熔体；停机后模唇加盖挡板，隔绝空气，防止唇口挂料碳化。
  3. 适当降低模唇、两端容易积料区域温度，比正常生产温度低 5~10℃；切记不要盲目升温冲黑点，温度越高，积碳会越顽固。
  4. 长期同一位置固定黑点，择机拆模，对流道抛光、消除直角死角，清理分流道内顽固焦垢。

二、换网器、滤网组件（极易被忽略）

换网环节是黑点第二大来源，很多工厂换网后开机黑点爆发，根源就在这里。

✅故障原因

  1. 抽板换网瞬间，大量空气涌入网腔，腔内薄层熔体在高温下快速碳化，积碳藏在滑板沟槽、密封面，下次开机随熔体流出。
  2. 滤网搭配不合理、网片破损、网板密封不严，碳粒直接穿透滤网到达模头；垫片老化破碎，碎屑混入熔体。
  3. 换网器流道设计存在死角，焦料长期沉积。

✅解决对策

  1. 换网操作：降温至约 200℃再换网，减少高温进氧碳化；换网完成后，低速充分排料一段时间，再引膜生产。
  2. 滤网采用递进搭配方案（粗→中→细），推荐 40/80/120/200 目组合；网片尺寸略大于网板凹槽，杜绝旁路漏料。
  3. 定期拆解清理换网滑板、流道沟槽焦垢；定期检查密封垫片，及时更换老化 PTFE 垫片。

三、螺杆、料筒、法兰转接段

✅故障原因

  1. 停机未排空物料，螺杆根部、法兰对接台阶、热电偶孔、螺杆与料筒间隙等死角存料，长时间焖料碳化。
  2. 螺杆螺棱拉伤、料筒内壁磨损划痕，形成藏料凹槽，碳化物持续堆积。
  3. 升温到位后长时间低速空转，物料停留时间过长，发生热降解。

✅解决对策

  1. 停机流程标准化：先降产量，低速排空，用清洗料置换封存，禁止直接断电焖料过夜。
  2. 升温达标后，先低速大排量冲料，不要直接提速生产；顽固积碳选用无研磨型 PP 专用清洗料洗机，避免损伤螺杆镀层。
  3. 反复清洗后黑点依旧无法根除，拆机检查螺杆、料筒磨损情况，对流道台阶抛光修复。

四、原料、回料与上料输送系统（外来杂质黑点）

如果更换全新原料之后黑点消失，故障源头就在原料端。

✅故障原因

  1. 回收边角料不干净，混有灰尘、胶纸、纸屑、金属碎屑；回料反复受热，自带焦粒。
  2. 料斗、吸料管路、干燥桶、磁力架长期未清理，粉尘、锈渣掉落混入熔体。
  3. 助剂、色母耐温不足，在加工温度下提前碳化产生黑点。

✅解决对策

  1. 控制回料添加比例，回料单独过筛后再使用；边角料密闭回收，禁止落地料直接回用。
  2. 建立定期清理台账：清理干燥料斗、吸料软管，定期检查清洁磁力架；原料拆包生产环境做好防尘。
  3. 单独使用全新原料试机对比排查；更换耐高温等级合格的助剂、色母。

五、工艺操作习惯（很多工厂黑点是操作不当造成）

两个高频错误操作，是开机黑点反复出现的元凶：

❌错误 1：提前数小时全部升温，模头长时间空保温焖料，持续氧化积碳

✅正确：临近开机再启动模头加热，压缩高温保温时长

❌错误 2：黑点一多就持续加温猛冲

✅正确：适度降低模头局部温度，依靠低速置换排料带出焦料，高温只会越烧碳越多

✅快速排查顺序（现场师傅直接套用）

  1. 黑点呈固定纵向条纹 → 优先检查模头、分流道、模唇积碳
  2. 更换全新滤网，黑点明显减少 → 故障在换网器区域
  3. 全部换成纯新料试机，黑点消失 → 原料 / 回料污染问题
  4. 清洗料冲机后好转，隔夜停机再开机黑点复发 → 停机焖料积碳，需要优化停机 SOP

✅推荐 PP 流延机防黑点标准开停机流程

  1. 升温顺序：机筒加热→换网区加热→最后开启模头加热，缩短模头高温静置时间
  2. 温度全部达标后，低速排料，持续放料，直到流出料条光滑无黑点，再引膜上辊
  3. 每次换网后，必须预留排料时间，确认熔体干净再正式生产
  4. 停机前：整体适当降温，排空机筒与模头熔体，必要时用清洗料置换封存；模唇遮挡防尘隔氧

PP 流延机开机黑点属于典型 “预防性故障”，只靠事后冲料治标不治本。优先规范开停机操作、控制物料停留氧化；再做好过滤系统维护；长期顽固黑点，再安排模头、螺杆拆机抛光保养，多维度管控，才能稳定降低开机不良率，减少废品损失。

Back to overview
